系統概述
執行標準：GB/T 28264-2017
參考標準：
起重機安全監控管理系統的設計開發遵循以下標準：
1、 GB3811-2008《起重機設計規范》
2、 GB6067-2008《起重機械安全規范》
3、 GB5905-2008《起重機試驗規范和程序》
4、 JB4315-2008《起重機電控設備》
5、GB8566-88《計算機軟件開發規范》
6、《海南航天發射場地勤自動監控系統信息化接口規范》
AGF系列起重機械安全監控管理系統是我公司自主開發研制的產品，按照國質檢特聯【2011】137號文件的要求，嚴格執行國標：GB/T 28264-2017生產，廣泛用于各行業大型起重設備機械、提升機、架橋機、港機、工程機械等，系統是為各種起重機的運行監視、診斷分析、設備預警與檢修維護而搭建的信息系統管理平臺。系統實時記錄起重機的運行參數、操作記錄，當滿足故障條件和設置預警值時，系統及時提醒和記錄各種事件信息，為起重機的操作人員和維護人員提供實時的、詳盡的歷史數據和分析報表。起重機安全監控管理系統具有可靠穩定性、靈活交互性、便捷易用性，是集實時監控﹑故障報警﹑數據登錄﹑設備維護﹑運行統計于一體的現代起重機綜合信息管理平臺。
應用范圍
一、冶金鑄造起重機
二、橋式起重機
三、水電站橋式起重機
四、門式起重機
五、水電站門式起重機
六、造船門式起重機
七、焦化提升機
八、核電站環形起重機
九、板坯夾鉗式起重機

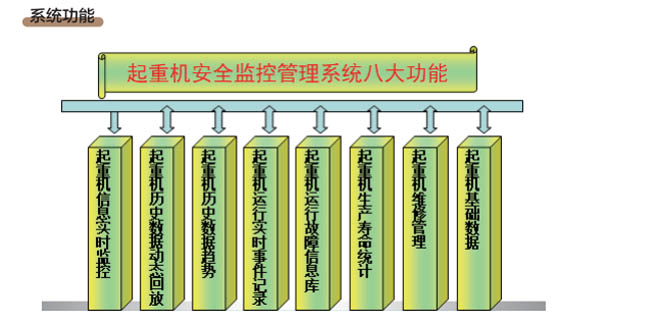

系統功能特點
•- 通過起重機安全監控管理系統，運行管理人員可以通過系統對起重機運行中出現的故障進行 查詢和處理；對設備及元器件進行系統管理；指導定期對系統進行維修和調試。系統具備以 下功能：實時狀態顯示、實時報警顯示、歷史記錄查詢、部件壽命監測、事故診斷分析、數 據統計及權限設定管理等。
•-1、起重機狀態實時監測：對事故易發設備和重點關鍵設備的運行情況進行實時監測，同時 對采集的數據進行分析整理，并把現場的實際數據與相關的設備運行指標進行對比，超過偏 差限制時產生報警信息并存儲報警記錄。共享相關數據，為及時發現和消除設備故障隱患提 供必要的數據支持。
•-2、對歷史數據的事故分析功能：系統提供對數據的歷史保存功能，支持多種形式報警、事 故追憶、趨勢分析等功能，方便于對現場數據的事故分析。

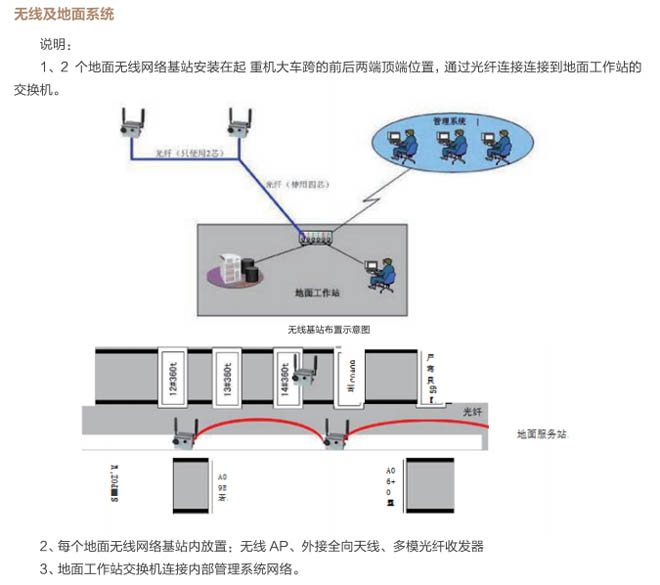

•-3、與地面管理系統的無縫連接：連接地面管理計算機，完成過程數據、實時報警、歷史查 詢、設備診斷等多個進程的實時數據通訊。

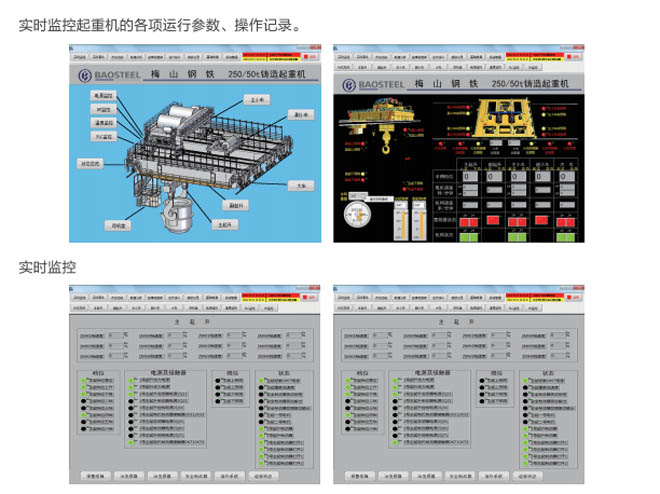

•-4、人機交互界面顯示：以報表、曲線、工藝流程畫面等的形式動態的展現現場生產過程和 工藝優化數據，支持遠程發布。
•-5、地面管理人員可通過網絡直接發送生產指令到起重機的上位機中，安排生產。

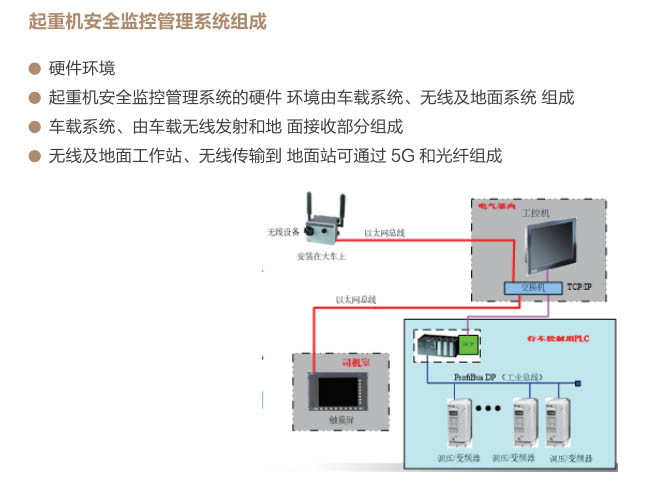

•系統結構
本系統軟件具有2個基本功能：
A、本系統具有監視、診斷功能：
實時監測系統的運行狀態，重要信號的維護監測;
報警、故障及歷史數據曲線查詢及報警故障日志;
設備機構運行情況記錄；
接收作業的作業信息及完成情況。
B、本系統具有存儲功能：
狀態及事件的歷史記錄；
機構部件的統計運行數據。
系統優勢
采用美國核心軟件平臺開發，數據采集速度高達10毫秒一次（技術優勢）目前國能尚無達到此速度的同類型產品。
對比國內同類型系統采集速度只能達到100毫秒一次，速度提升10倍使數據丟失率大幅度降低。
德國iba公司的ibaPDA-v6-128可以達到此采集速度但其價格昂貴且只可以采集PLC中的128個數據點位，我公司系統在梅鋼智能化冶金起重機最多采集952個數據點位，是目前國內同類系統唯 一產品。
結構合理
1、采用數據采集與數據發布分開布置到，在具備無線網絡條件下即使無線網絡斷開用戶依然可以使用軟件查找保存了的歷史數據。
2、數據采集端使用雙網段設計使PLC與數據發布服務器處于不同網段中，避免誤操作或人為篡改PLC程序。
3、節省用戶IP資源占用量，只需1個IP地址即可多用戶同時訪問。
特色功能

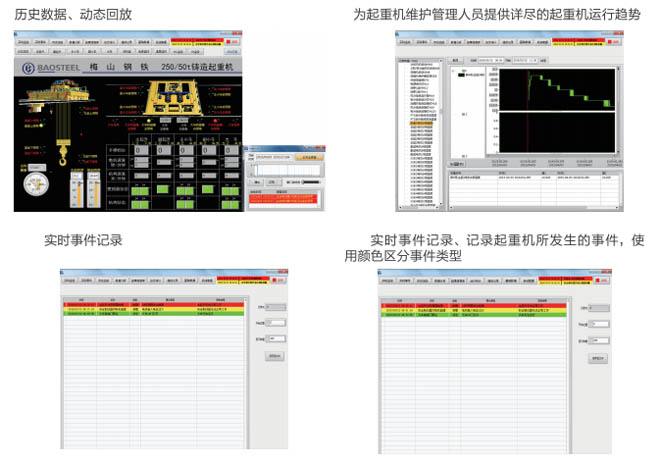

1．歷史數據動態回放
以動態的形式回放歷史數據，可以使管理人員更直觀的發現問題。

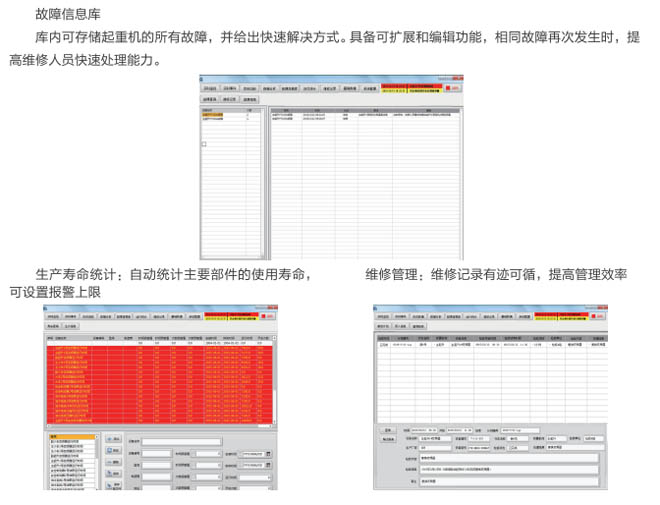

2、故障信息庫
將報警按Ⅰ、Ⅱ、Ⅲ級別劃分,可完善編輯故障原因及處理辦法，提供故障排除效率，為保障生產搶出時間，通過軟件運算還可增加大量用戶自定義報警。
|
|
|
|
|
